Pantalla inicial

Micro Self Pay: Micro self pay es una aplicación desarrollada en .NET que permite a un operador de mostrador lanzar pagos através de una terminal automatizada de cobro, esta terminal esta conectada por medio de un cable USB hacia una computadora que tenga un sistema operativo Windows.

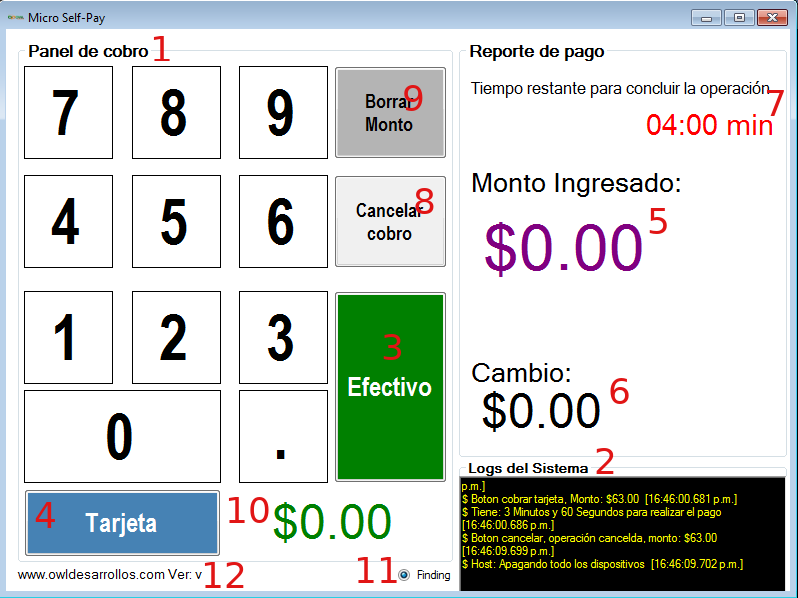

Pantalla inicial: Interfaz en ambiente productivo

1. Panel de botones que permite al operador digital el monto a cobrar.
2. Logs del sistema, ventana que permite visualizar los eventos del sistema, esta información es guardada en los logs del sistema.
3. Botón de efectivo, permite mandar el cobro solo con efectivo.
4. Botoón de pago con tarjeta, permite mandar el cobro solo tarjeta.
5. Display que permite visualizar el monto ingresado por el cliente.
6. Display que muestra el cambio calculado por el sistema.
7. Tiempo que tiene el cliente para realizar el pago.
8. Botón de cancelar, permite cancelar el cobro indicado a los dispositivos.
9. Permite borrar el monto digitado.
10. Indica el monto que digito el operador.
11. Indicador de estatus para impresión de operaciones.
12. Muestra la versión de compilación además de permitir abrir el panel de administrador (Presionar 10 veces la etiqueta).

Configuraciones

Para poder visualizar la ventana de Login es necesario presionar mas de 10 veces la etiqueda donde se muestra la versión de compilación, al presionar la etiqueta saldra la ventana siguiente:

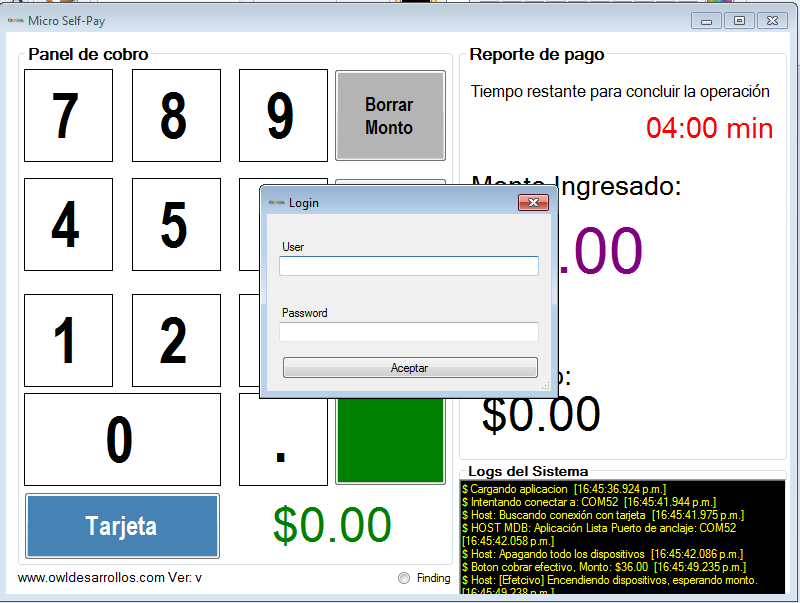

Ventana de login: el usuario es admin y la contraseña por default es 1234.

después de haber iniciado sesion como administrador se podra visualizar el panel de control de la aplicación el consta de los siguientes parametros:

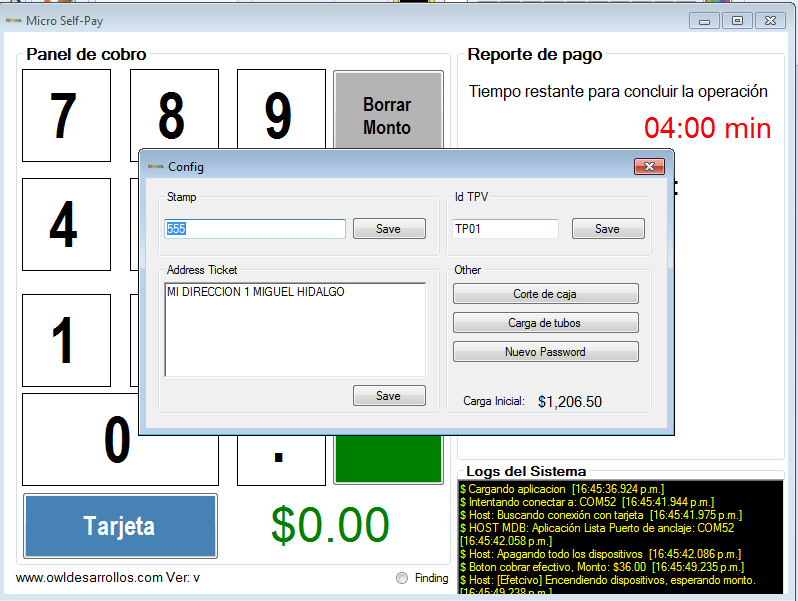

Ventana de login: Panel de configuración

1. Configuración de sello al presionar el botón "save", aparecera el siguiente mensaje para confirmación por parte del operador

1. Configuración de TPV id (identificador de terminal punto de venta), al presionar el botón de "save" se guardara el número de identificación de la terminal posterior a la confirmación del administrador

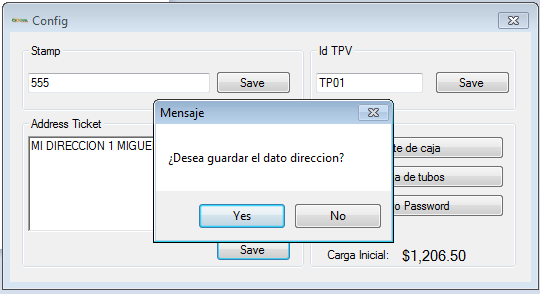

1. Configuración de la dirección del comercio, al precionar el bitón de "save" el sistema pedira la confirmación del operador para realizar el cambio

1. Corte de caja, permite imprimir los montos de venta, el sistema solicitara la confirmación del administrador para realizar la operación, al momento de cerrar un ciclo de corte el sistema solicitara al administrador generar un nuevo corte de caja

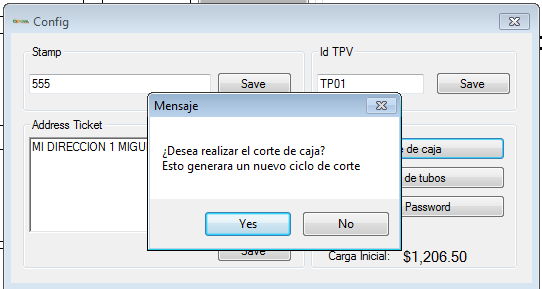

aviso corte de caja: el administrador debe de confirmar para realizar el corte

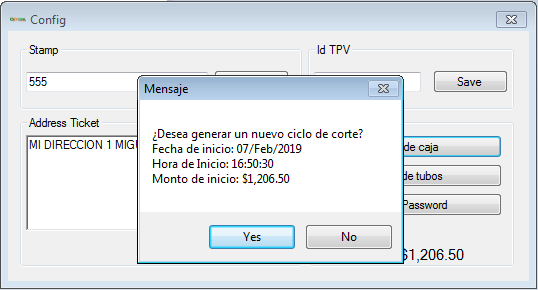

aviso corte de caja: el sistema le indica al administrador que se genere un nuevo ciclo de corte de caja

1. Carga de fondo para cambio, permite indicarle al sistema la cantidad de fondo para cambio que se esta dejando dentro del validador de monedas

Esta opción tiene tres botones, Clear, Default y Save, el botón clear permite reiniciar los campos de texto de los contadores, para que el administrador pueda colocar los nuevos valores númericos, el segundo botón es Defalt, este botón permite colocar los valores en su máximo nivel permitido y el último botón es save, que permite salvar los parametros asginados en este panel.

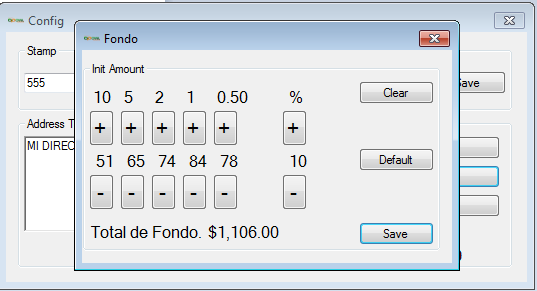

carga de cambio: se le indica al sistema el monto que se deja en la máquina, esta carga es guardada directamente en la base de datos, no tiene una correspondencia con el nivel de tubos que tiene el monedero MEI

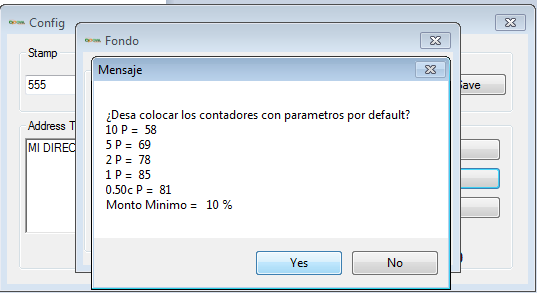

carga de cambio: el parametro default coloca el fondo de la caja en un nivel máximo de capacidad, estos parametros no son reconfigurables por el administrador, ya que el sistema carga los datos directamente guardados en la base de datos, estos datos son tomados de las especificaciones del monedero MEI, no del protocolo MDB

1. Configuración de password, permite configurar el password del administrador, esta opción solo permite ingresar hasta 256 caracteres en el campo de texto

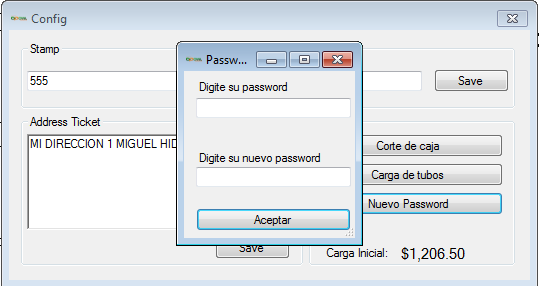

canfiguración de passwrod: el sistema pide el password actual para poder configurar uno nuevo

Venta, corte y vale

La aplicación MSP permite imprimir 3 tipos diferentes de tickets, el primer modelo de ticket es el de venta, este ticket se imprime dos veces, el primer ticket es para el operador de la terminal y el segundo ticket es para el cliente, el ticket de venta es separado por dos tipos de operaciones, la primera es es una venta en efectivo y la segunda es una venta por tarjeta de credito/debito o prepago, el segundo tipo de ticket el el ticket de corte de caja, este ticket se imprime 3 veces, una copia para el operador, otra para el supervisor y la última para anexarla en la bosa de ganancias, a continuación se muestran los tickets que imprime la aplicación:

Para mas información de la estructura de datos por favor de revisar SQL Data Base

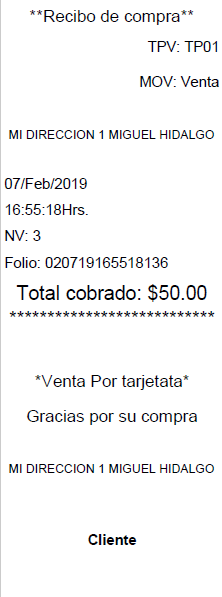

Ticket de venta por tarjeta

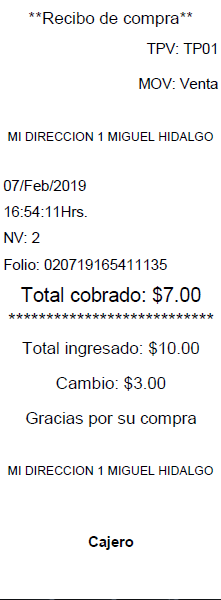

Ticket de venta en efectivo

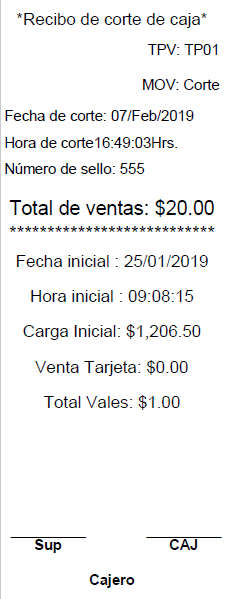

Ticket de corte de operaciones

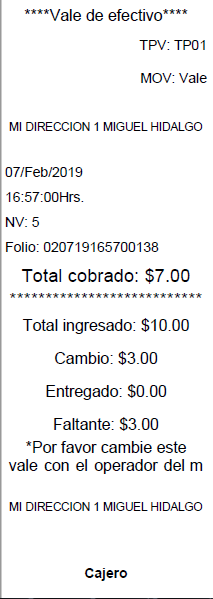

Ticket de vale, este ticket se imprime cuando el sistema tiene una carga de monedas pero fisicamente el monedero no cuenta con monedas suficientes para entregar el cambio
